傳統的電線管在排布時，當電線管在轉彎時，需要人工通過彈簧將電線管折彎使其達到轉彎的要求或采用90度直角彎頭和三通進行轉彎，但其存在以下幾個缺點：1、人工彎管容易導致線管組織受損，管壁變薄，縮短使用壽命，易漏電；2、傳統的人工彈簧彎管會造成材料與人工雙重浪費，增加施工成本；3、采用90度直角彎頭或三通容易形成死角，管內電線造成死線，入住后出現電后期電線維修更換困難，無法拉出；4、施工標準難以規范統一，同時也給施工現場管理帶來一定難度，無形之中管理成本也會增加等。

      由臺灣材通管業研發的電工套管布管方案提供一種可延長電線管使用壽命、安全性高、施工成本低和維護便捷的全屋活線無需人工彎管電線管排布系統。

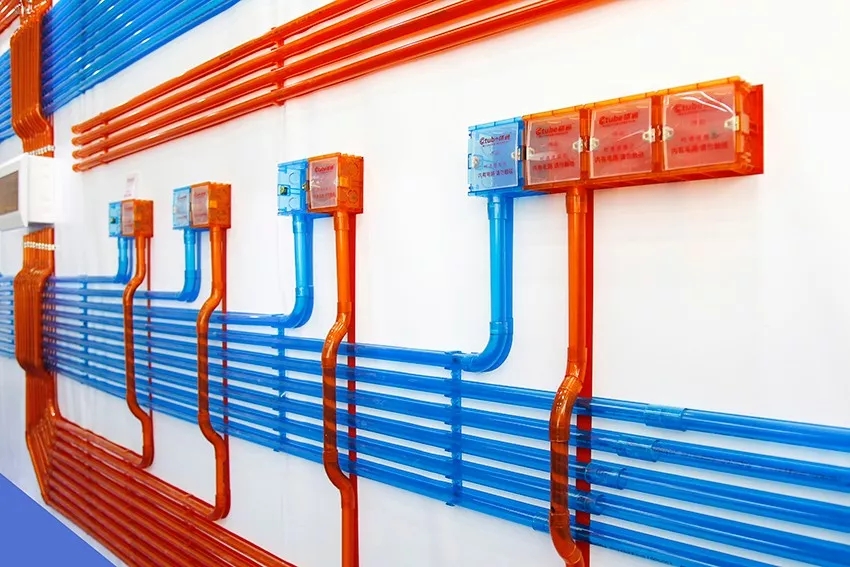

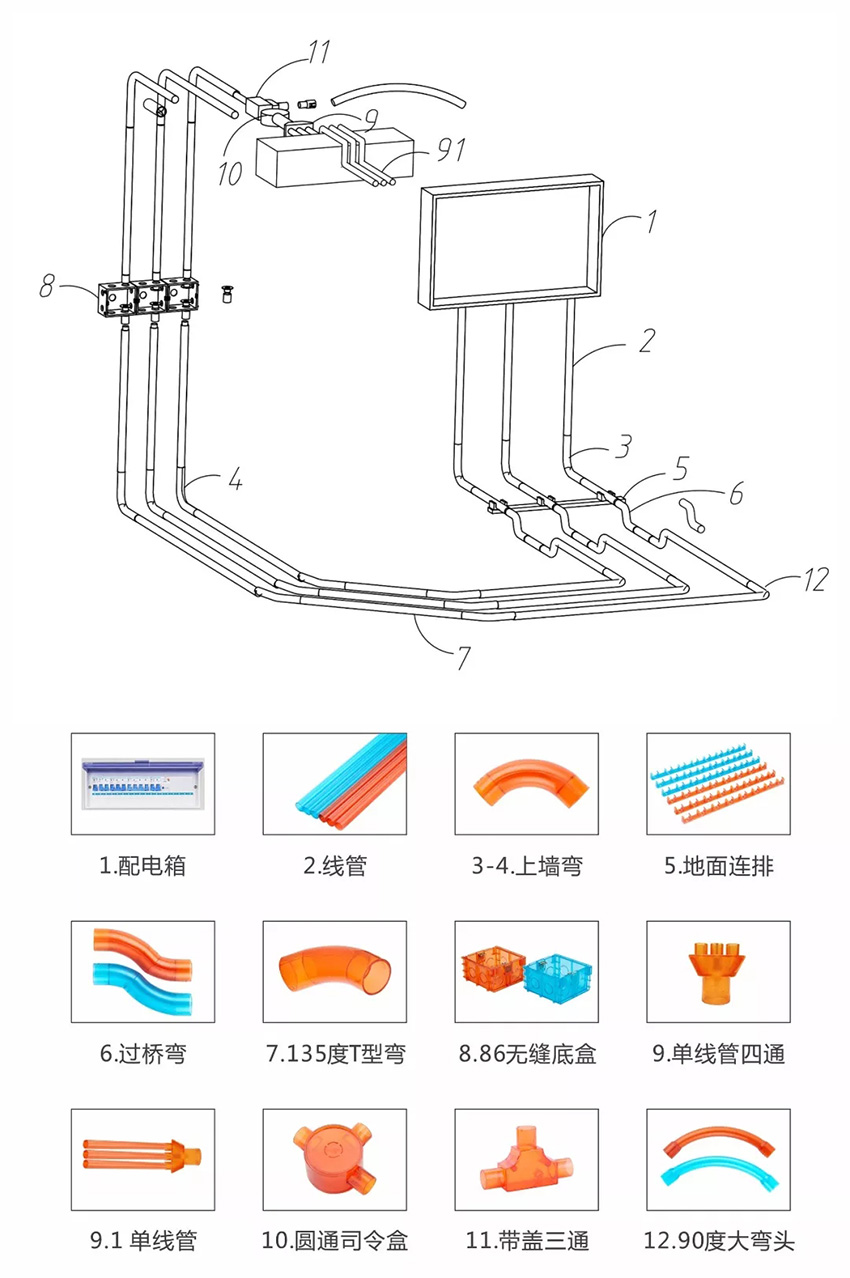

“全屋活線無需人工彎管”工藝示意圖：
為了實現上述目的，本電線管排布系統提供如下技術解決方案（如上圖）：

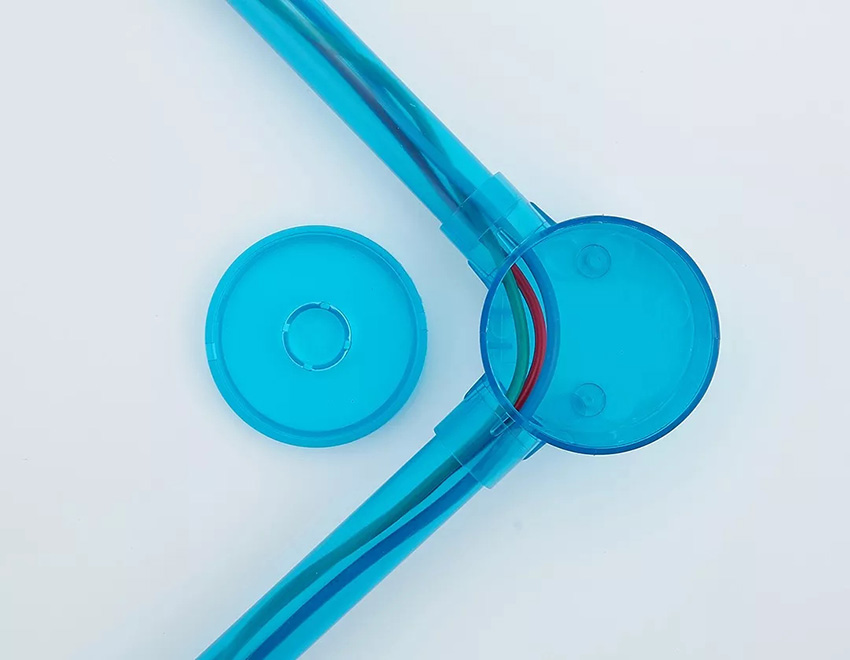

      一種全屋活線電線管排布系統，所述排布系統至少一組，所述排布系統包括用于安裝電源總開關的總開關底盒1、電線管2、用于電線管上墻布線的第一上墻彎管3和第二上墻彎管4、連排管夾5、用于線管交叉過線的過橋彎管6、用于電線管轉彎排布的135度T型彎管7或90度大彎頭12、分開關底盒8、應用于經過承重墻和過橫梁的單線管及轉接用的單線管四通9、應用于天花布線的圓通司令盒10和帶蓋三通11，所述總開關底盒1安裝在墻上，所述第一上墻彎管3設置在墻與地面的相交處，所述總開關底盒通過電線管2與第一上墻彎管3的上端相連接，所述過橋彎管6的一端通過電線管2與第一上墻彎管3的下端相連接，所述過橋彎管6的另一端通過電線管2與90度大彎頭12再與135度T型彎管7相連接，所述135度T型彎管7通過電線管2與第二上墻彎管4相連接，所述分開關底盒8安裝在墻上，所述分開關底盒8通過電線管2與第二上墻彎管4相連接，所述單線管及單線管轉接四通9、圓通司令盒10、帶蓋三通11均通過電線管2依次相連接，且設置在天花板上。

      線管上墻布線時，使用第一上墻彎管3，弧度小，好預埋，運用便捷，可以極大的減少上墻布線難度，提升施工進度。

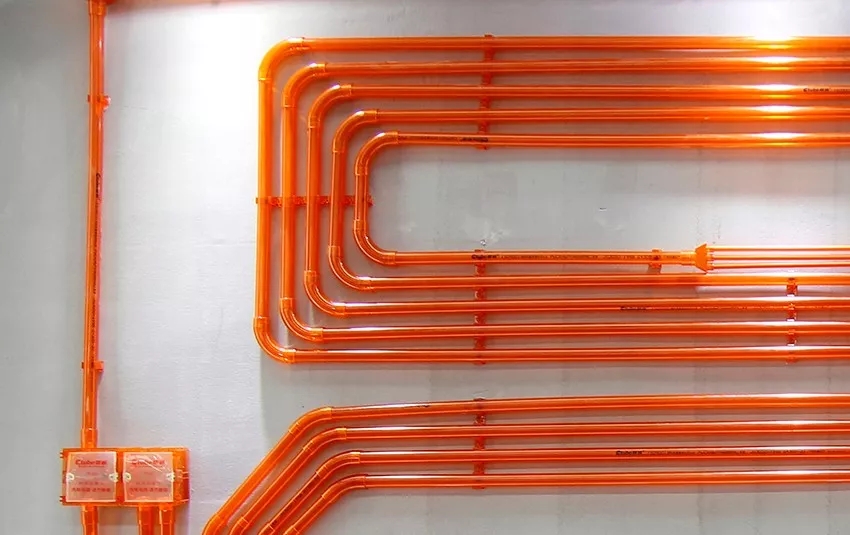

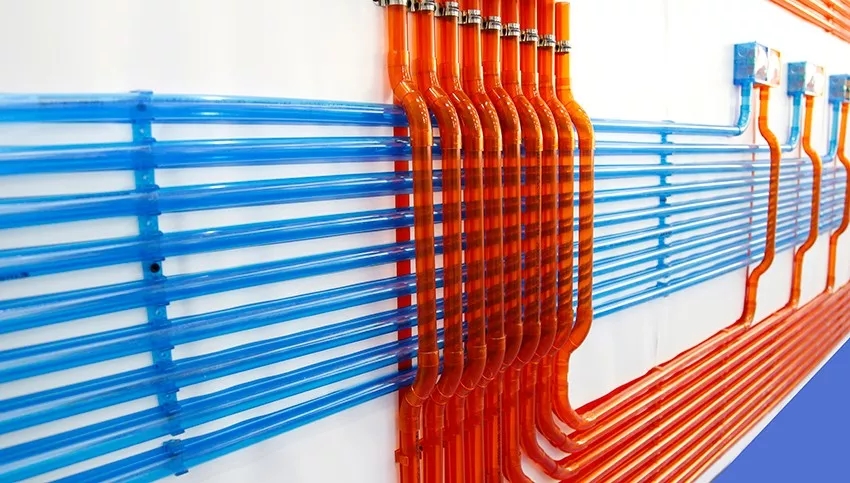

      線管T型布線時，使用135度T型彎管7轉彎工藝，線管排列整齊有序，規范統一，省時省力。

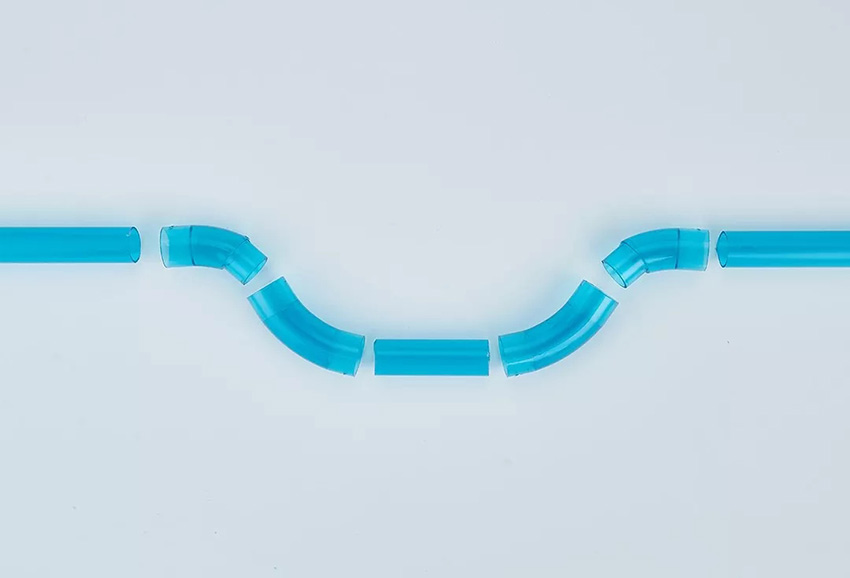

      線管交叉過線時，使用過橋彎管6，過橋彎管6包括第一彎管61和第二彎管61，所述第一彎管61可轉動的與第二彎管62相連接，360度自由旋轉和調節角度設計，應運自如，減少線管之間摩擦和布線空間。

      單線管四通9連接有8mm單線管91，活線必備工藝，單線管91主要應用于承重墻和過橫梁，替代傳統的黃臘管，規范施工，環保耐用。

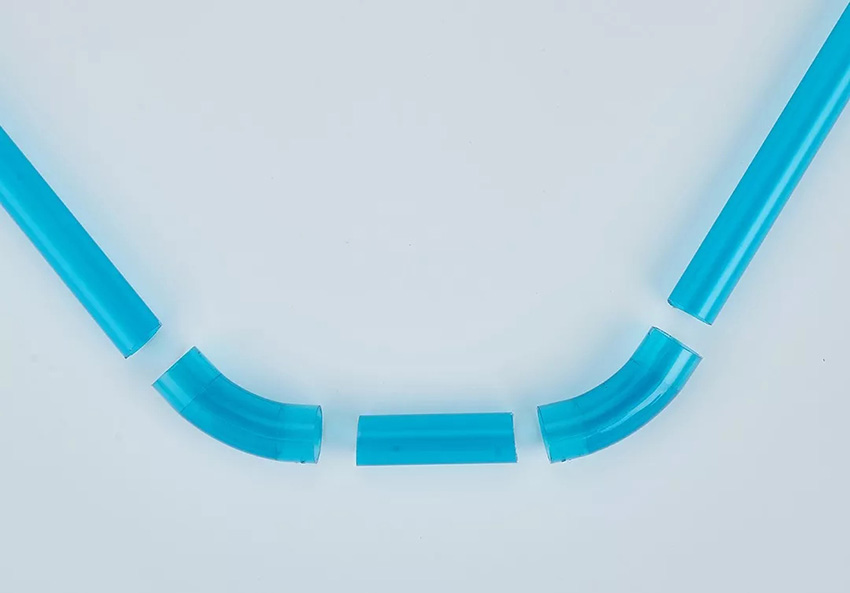

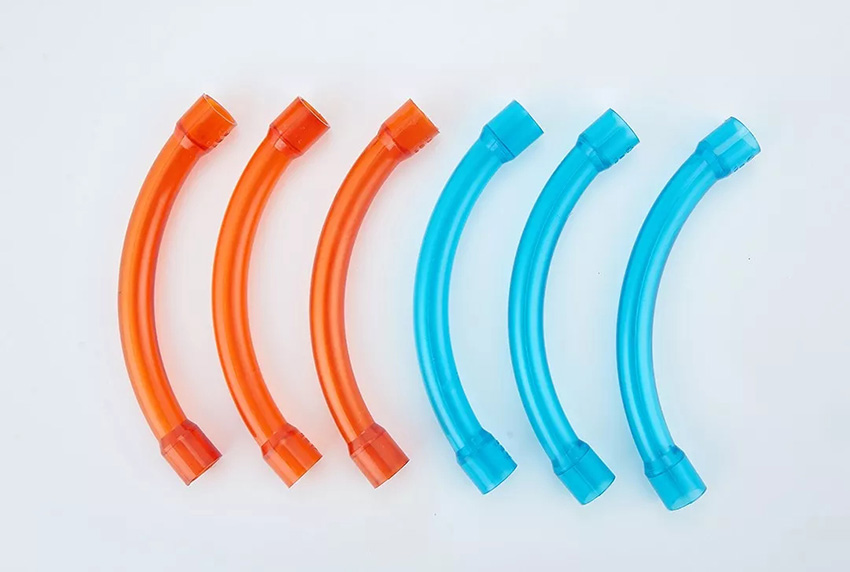

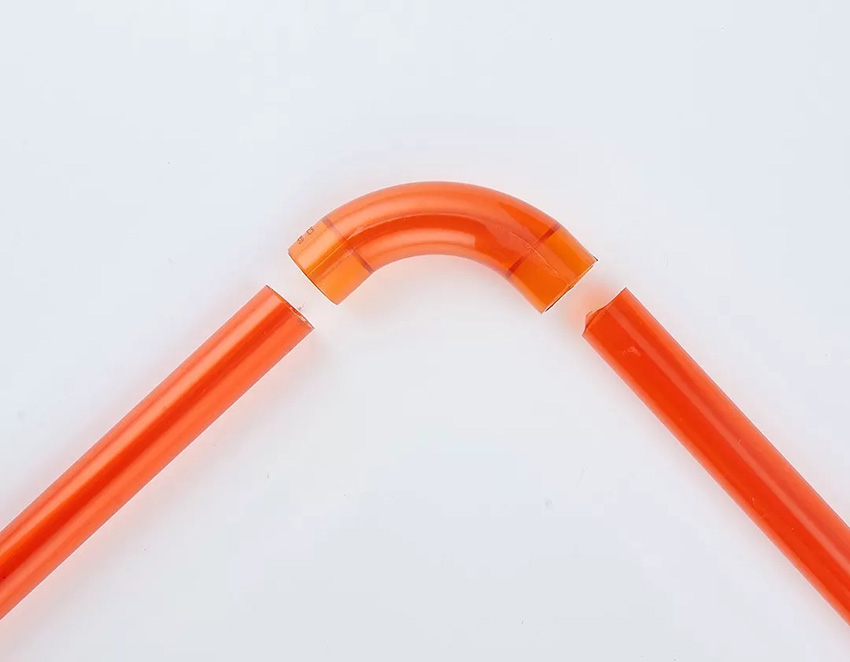

      90度大彎頭12，主要應用于線管布線轉彎時，它彎度大，拉線更容易，保障無死角。

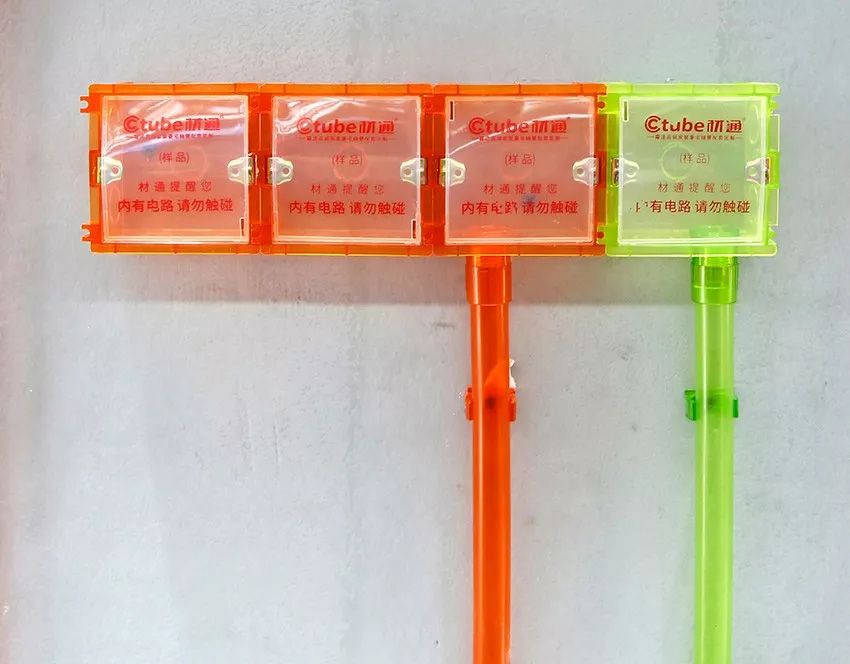

      分開關底盒8設置有多組，所述分開關底盒8的左側設置有插銷，所述分開關底盒8的右側設置有配合插銷的插槽，所述多組分開開關底盒8之間通過插銷與插槽配合連接，無縫式連接，力學龍骨架設計，能很好的將保護分開關底盒與沙槳結合，不易脫落，使連接水平一致。

      臺灣材通管業的全屋活線電線管排布系統可以針對不同的施工工藝，采用不同的標準配套管件，無需人工彎管，自由拼接組合，免膠水銜接，新線與舊線相互銜接從總開關底盒1到分開關底盒8之間，即可隨意抽動更換，實現全屋活線，管內電線暢通無阻，保障無死角，徹底解決現有技術排布系統容易造成的死線、拉線受阻、線管組織破壞發白而縮短使用壽命及后期維修敲地、敲磚和拆墻困擾等系列問題。

安全性
      傳統的人工彎管，即彈簧人工彎管，通常指的是施工人員根據不同的轉彎、過彎和上墻等施工需求，把彈簧套入線管內，放在膝蓋上，耗費一定的人力，彎到所需的角度而后進行裁剪安裝的過程。彈簧人工彎管會導致線管組織破壞，管壁變薄而發白，導致線管組織受損發白，縮短了線管的使用壽命，在布線拉線過程中很容易拉斷或折斷，易漏電，給業主的居家用電安全帶了隱患。使用臺灣材通管業全屋活線無需人工彎管電線管排布系統，采用標準的配套管件（如圖一），無需人工彎管，可實現自由拼接組合，可以很好的解決這一問題，提升業主的居家用電安全，安全性更有保障。
適用性
      在遵循原有布線布管的工藝基礎上，針對不同的施工工藝采用臺灣材通管業全屋活線無需人工彎管電線管排布系統標準的配套管件（如圖一），摒棄人工彈簧彎管的繁瑣，實現自由拼接組合，無需上膠水，輕輕扭動即可，如孩童般玩自由拼接玩具，讓電工真正從傳統的安裝施工方式中解放出來，讓其在安裝工作中充分體驗到材通管所帶來的便利與樂趣，大大的提高了線管的使用率，減少了材料的浪費，省時省心省材料。

耐久性
      臺灣材通管業的全屋活線無需人工彎管電線管排布系統，免去了傳統人工彈簧彎管線管組織破壞，管壁變薄而發白，導致線管組織受損發白，縮短了線管的使用壽命，在布線拉線過程中很容易拉斷或折斷的弊端，全部采用標準的配套管件（如圖一），耐久性相對傳統的人工彈簧彎管明顯提高，特別是業主入住后，出現電路故障，需更換電線，無需敲地、敲磚和拆墻，可實現電線更換，避免二次污染，大大的提升了使用壽命與耐用性。

經濟性
      傳統的彈簧人工彎管，就算經驗十足的水電師傅，也可能需要兩到三次才能彎到位，如果誤差過大，線管安裝時出現要么安裝不進去，要么安裝不到位，不能很好的貼合墻面或地面，容易造成材料與人工的雙重浪費，無形之中增加了施工成本，采用臺灣材通管業全屋活線無需人工彎管電線管排布系統，可以很好的解決這個問題，標準的配套管件，應用便捷，可以極大的減少布線難度，提升施工進度，減少材料浪費，讓線管布線更加簡單。

      臺灣材通管業的全屋活線無需人工彎管電線管排布系統，對于規模化的裝飾企業，可以很好統一線管排布施工標準，減少現場施工管理難度，節省管理成本與人工材料成本，無形中提升企業的工地形象與品牌形象，經濟性對業主、施工人員和裝飾企業三方來說是不可喻的。

管線系統的維護、提升和改造
      臺灣材通管業的全屋活線無需人工彎管電線管排布系統，全部采用標準配套管件系列（如圖一），自由拼接組合，免除膠水銜接，無需人工彎管，即入住一年、二年、五年、十年后……出現電路故障，更換電線，無須敲地、敲磚和拆墻，避免二次污染，可實現從開關總閘到底盒之間，新線與舊線相互銜接，隨意抽動更換，達到全屋活線標準，一步到位，省時省心省力，環保耐用，居家用電更有保障。

管線系統性能與合理使用年限
      臺灣材通管業的全屋活線無需人工彎管電線管排布系統，全部采用標準的配套管件（如圖一），無需人工彎管，相對傳統的彈簧人工彎管使用壽命變更長，合理使用壽命在70年。
